針對現代工業快速多變以及日益增長的復雜性要求，工業機器人不僅要進行高效工作，更要滿足制造企業不斷變化的柔性化生產需求。2019年勃肯特將在在示教系統及機器人本體方面加以改進，提升制造業在本體操作上的便捷性，為企業快速投產提供便利，以高效、低成本的優勢為我國制造行業的轉型升級添磚加瓦。
拖動示教簡化并聯示教新方式
示教系統作為確定并聯機器人運動軌跡及位姿、運行速度的重要調試環節之一，對機器人的生產運動都產生著很大的影響。示教操作主要以編程人員在手持示教器上編寫機器人位姿、運動軌跡、運動速度及加速度來控制本體動作。傳統的示教方式主要依賴于示教人員編寫機器人運行程序，而這樣的示教方式首先存在技術難度，只有編程人員才能準確的編寫出相關數據；其次，僅憑數據推測，存在編寫出的運動軌跡存在偏差等情況，需要反復更改，在實際操作中占用大量時間。復雜且低效率的機器調試對客戶投產及成本均有影響。

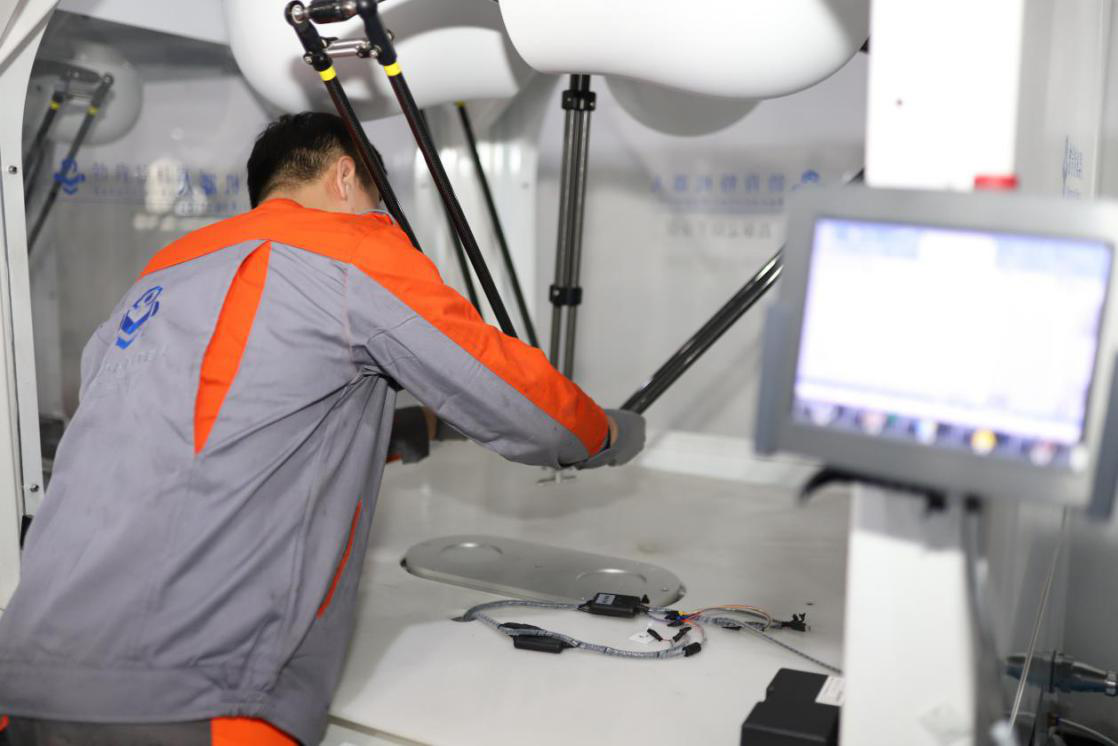

于是在此環境下拖動示教以其前沿的科技含量與便利性得到了市場的廣泛關注與認可。拖動示教通過操作人員手持牽引機器人，記錄示教過程的位姿數據，完成機器編程。在節省了培訓和編程的時間、提高了生產效率的同時，也在一定程度上提高了客戶企業的生產效率。而并聯機器人的拖動示教尚屬于前沿技術，此次勃肯特勃肯特率先攻關，11月正式通過拖動示教在并聯機器人上的內部測試，并將于明年在并聯機器人本體調試上正式啟用。
特此次試驗方式便是基于力矩控制的零力平衡拖動示教，即借助機器人的動力學模型，控制器可以實時的算出機器人被拖動時所需要的力矩，然后把提供該力矩給電機使得機器人能夠很好地輔助操作人員進行拖動。
力矩的計算如下列公式所示：
其中
公式中的是通過逆動力學算得的電機所需要的力矩，其計算公式包括慣性力項、科里奧利力 和離心力項、重力項以及摩擦力項。而當中的根據選擇的摩擦力模型可以分解為粘性摩擦力項、庫侖摩擦力項以及補償。
不同于傳統阻抗的拖動示教方法，零力控制方法在示教時依靠精確的動力學模型，拖動機器人的摩擦力以及慣性力都的到了相應的電機力矩的抵消，使得機器人能夠輕松的拖動，對操作者更友好。同時算法也保證了當外力被撤銷時，機器人能夠迅速的靜止在當前位置，確保了設備和操作人員的安全。零力控制拖動示教的另一個優勢是，在動力學模型中，各關節的力矩是可以單獨控制的，所以機器人的拖動點不再被固定在末端執行器上，操作者可以在機器人任意位置去拖動機器人，使操作更加靈活多變。
無線示教器解鎖自由示教新方式
作為并聯機器人繼續發展與創新的一個重要方面，拖動示教的應用將為并聯機器人調試技術趨向利于快速、簡便的方向發展，滿足生產企業應用機器人進行及時、高效的生產需求。而為了讓工業機器人更加適應現代工業快速多變的特點，以及滿足制造業日益增長的復雜性要求，作為示教系統中機器人的控制核心部件，示教器同樣在示教環節占據重要地位。所以此次勃肯特除了在示教操作方式的改進之外，還將于2019年正式推出新款無線示教器。
工業機器人示教器主要用來注冊和存儲機械運動或處理記憶，讓機器人按照控制器操縱的路徑行走，簡單說就是控制機器人運動的方向盤。作為機器人的手動操縱、程序編寫、參數配置以及監控用的重要手持裝置，示教器在工業機器人的生產應用中起到十分重要的作用。
傳統的示教操作需要將示教器的電纜線與要進行操作的機器人電氣柜相連接，之后由編程人員編寫程序。由于電纜線鏈接的一對一特性，通常一臺示教器只能操作所相連的單一本體，操作多臺機器需要連接多部示教器，在由多臺機器人組成的自動化產線中產生較高成本，并且電纜線與地面長期的相互摩擦，也會造成電線磨損、短路等問題，多電線交織更易發生纏腰問題，影響機器人調試。

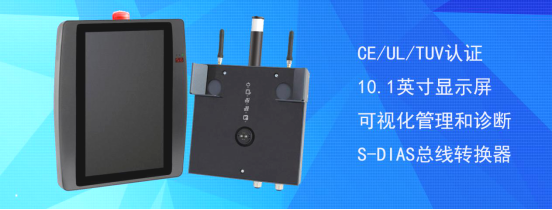

而勃肯特即將推出的新款無線示教器，通過CE/UL/TUV國際認證，采用無線接收信號替換了高成本電纜線；與基站匹配的PLC相結合，通過無線通訊實時對機器人運動過程和系統控制進行編程，實現示教編程、數據采集及手動/自動控制。同時也能實時顯示和修改機器人的工作狀態和工作參數，進行可視化管理和診斷。靈活便捷，更適應工業生產中柔性化應用和快速部署的需要。并且通過加密通訊，防止同環境中多套控制系統的相互干擾，以不同的對應信號依次和數臺機器人本體進行無線連接，實現了以一對多的簡化操作。
500次/分鐘高節拍顛覆并聯行業新速度
現實生產中由于需求客戶的應用方案不同，尤其是產品線更替周期短的應用場景，對機器人的柔性化應用和部署快速性提出了更高要求。此次勃肯特在示教系統中的示教新方式研發和示教器新品推出，將為工業機器人調試系統趨向快速、簡便的方向發展。而面對制造業快速轉型升級已成為大趨勢的當下，機器人本體企業在轉型大潮中所站立的根本，是為客戶市場探索更高效、更高精度的解決方案。
明年，勃肯特將對并聯系列產品進行結構優化，選用特殊工藝成型的質量輕、剛性大、耐磨損的材料打造一體鑄造的特殊結構并聯機器人本體，將并聯的標準拾放節拍再次進行提升。以更穩定的本體結構、更輕量化的本體質量推出突破并聯業內最快速的500次/分鐘的高速度新品，滿足生產企業應用機器人進行及時、高效的生產需求，以及在工業4.0和“中國制造 2025”的背景下，適應現代工業快速多變、制造業日益增長的復雜性要求。
